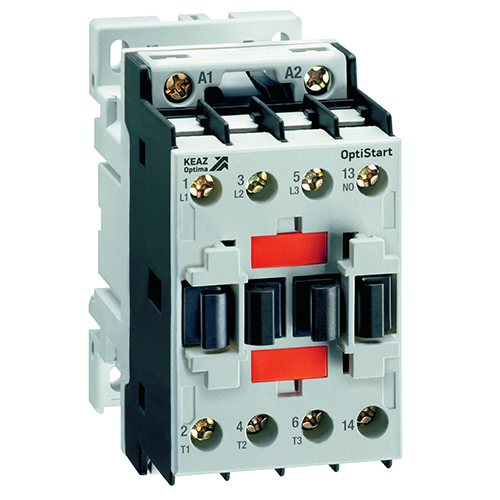

Контактор OptiStart K-F-09-22-00-A230 КЭАЗ на 9 А с контактами 2НО+2НЗ и катушкой на 230 В с винтовым соединением силовых цепей, расширенным диапазоном рабочих температур, минимальными весогабаритными размерами в своём классе, бесшумным включением, улучшенным отводом тепла, увеличенной механической и коммутационной износостойкостью, а также возможностью подключения проводников большого сечения.
Контактор OptiStart K-F-09-22-00-A230 от бренда КЭАЗ — электромагнитный контактор для дистанционного пуска, остановки и переключения нагрузки. Аппарат устанавливают в распределительные щиты, пульты управления, оболочки и электрические помещения. Его применяют там, где электродвигатель, резистивный участок, конденсаторная ступень или DC-линия должны включаться по команде автоматики. Рабочая операция — коммутация без ручного воздействия на силовую часть. Контактор с исполнением:
F — стандартная версия
Контактор OptiStart K-F-09-22-00-A230 КЭАЗ имеет 4 полюса. Напряжение катушки составляет 230 В с номинальным током 9 А. Оборудование запускается, останавливается или отключается через электронное управление.
Принцип работы магнитного контактора OptiStart K-F-09-22-00-A230 основан на магнитном приводе. При подаче напряжения катушка втягивает якорь, контактная группа меняет положение, питание поступает на подключенное оборудование. После снятия команды механизм возвращается в исходное состояние. Такой цикл помогает автоматизировать работу линии без ручного включения аппарата.
Расшифровка
Характеристики контактора OptiStart K-F-09-22-00-A230 КЭАЗ
| Параметр | Значение |
| Серия | Optistart K |
| Количество полюсов | 4 |
| Габаритные и установочные размеры (ШхВхГ), мм | 45x81x80,7 |
| Мощность резистивной нагрузки, кВт | 16 |
| Номинальный ток, А | 9 |
| Тип тока катушки управления | AC |
| Напряжение катушки, В | 230 |
| Механическая износостойкость, млн. циклов | 20 |
| Коммутационная износостойкость, млн. циклов | 2 |
| Рабочая температура окружающей среды, °C | от -50 до +70 |
| Номинальное напряжение, В | 380 |
| Количество вспогомательных НО / НЗ контактов | Нет |
| Количество силовых НО / НЗ контактов | 2НО+2НЗ |
| Способ монтажа | DIN-рейка |
| Степень защиты | IP20 |
| Исполнение | Нереверсивный |
| Масса, кг | 0,357 |
| Категория применения | AC-1 |
| Код ТН ВЭД | 8536490000 |
Преимущества и особенности электромагнитных контакторов Optistart K
- дистанционный пуск и остановка через автоматику;
- подбор под двигатель, резистивный участок, конденсаторную ступень или DC-линию;
- исполнения AF, F, FD, FK, K-FLA и K-FLD под разные схемы;
- фиксация положения у K-FLA и K-FLD после импульса;
- монтаж в щит, пульт или промышленный шкаф.
