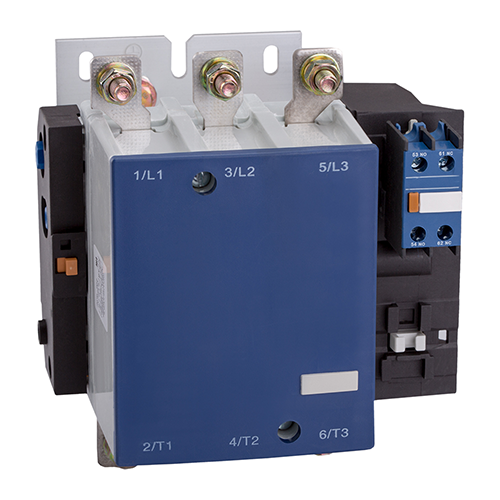

Электромагнитный контактор OptiStart E LC1E120M5-120A-220AC КЭАЗ на 120А с контактами 3НО и катушкой на 220В с высокой коммутационной износостойкостью, простотой монтажа и подключения, а также широким выбором аксессуаров.
Контактор OptiStart E LC1E120M5-120A-220AC от бренда КЭАЗ используют там, где трехфазный привод нужно включать, останавливать или переводить на реверс без ручного разрыва силовой цепи. Электромагнитный контактор ставят в шкафы автоматики, щиты управления, насосные станции, вентиляционные линии, компрессорные установки и конвейеры.
Контактор OptiStart E LC1E120M5-120A-220AC КЭАЗ имеет 3 полюса. Напряжение катушки составляет 220 В с номинальным током 120 А и вспомогательными контактами 1NO+1NC.
Принцип работы контактора OptiStart E LC1E120M5-120A-220AC: рабочий цикл запускает магнитная система. Сигнал приходит в цепь управления; катушка формирует поле и втягивает якорь. После этого силовой контакт замыкает линию, начинается пуск двигателя. Когда питание с управляющей цепи снято, катушка отпускает механизм, пружина возвращает подвижную часть назад, а главный контакт размыкает силовую линию.
Вспомогательный контакт нужен для сигнализации, самоподхвата или межблокировки. Защиту двигателя от длительной перегрузки и обрыва фазы выполняет связка с тепловым реле OptiStart E LRE.
Характеристики контактора OptiStart E LC1E120M5-120A-220AC КЭАЗ
| Параметр | Значение |
| Серия | OptiStart E |
| Количество полюсов | 3 |
| Габаритные и установочные размеры (ШхВхГ), мм | 167x171x171 |
| Номинальная мощность электродвигателя, кВт | 55 |
| Номинальный ток, А | 120 |
| Тип тока катушки управления | AC |
| Напряжение катушки, В | 220 |
| Механическая износостойкость, млн. циклов | 10 |
| Коммутационная износостойкость, млн. циклов | 0,8 |
| Рабочая температура окружающей среды, °C | от -40 до +55 |
| Номинальное напряжение, В | 380 |
| Количество вспогомательных НО / НЗ контактов | 1NO+1NC |
| Количество силовых НО / НЗ контактов | 3НО |
| Способ монтажа | винт |
| Степень защиты | IP00 |
| Исполнение | Нереверсивный |
| Масса, кг | 4,065 |
| Категория применения | AC-1;AC-3;AC-4 |
| Код ТН ВЭД | 8536490000 |
Габаритные размеры
Преимущества и особенности электромагнитных контакторов OptiStart E
- Корпус выполнен из самозатухающей пластмассы.
- Встроенные вспомогательные контакты применяют в цепях сигнализации, самоподхвата и блокировки.
- LAEN добавляет вспомогательный контакт, LAET задает выдержку времени, LAEM связывает реверсивную пару.
- LAERC и LAEV снижают перенапряжения на катушке после отключения.
- Установку выполняют на DIN-рейку или монтажную плату с учетом номинала и исполнения.
- Подходит для щитов автоматики, сборок пуска и узлов управления нагрузкой.
